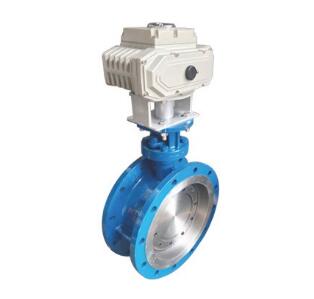

電動法蘭蝶閥
D941X軟密封電動法蘭蝶閥特點及用途：
D941X性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該閥門廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
產品參數說明
D941X軟密封電動法蘭蝶閥技術參數和性能:
電動執行機構技術參數 | 閥 體 參 數 | |||||||||
電源 | AC110、220、380V/DC24、220V | 公稱通徑 | DN40～500mm | |||||||
輸出力矩 | 50N·M～2000N·M | 公稱壓力 | PN1.0、1.6MPa | |||||||
任選功能 | 開關型、觸點型、開度信號、智能型 | 閥軸材質 | 碳素鋼、304/316/316L不銹鋼 | |||||||
動作范圍 | 0～90°±5° | 閥體材質 | 球墨鑄鐵、碳素鋼、不銹鋼 | |||||||
動作時間 | 30秒/60秒 | 閥板材質 | 球墨鑄鐵、304/316/316L不銹鋼、尼龍 | |||||||
環境溫度 | -30°～60° | 閥座密封 | EPDM、NBR、耐磨橡膠 | |||||||
手動操作 | 附帶手柄操作 | 結構形式 | 中線型 、無銷型 | |||||||
限 位 | 電氣、機械二重限位 | 溫度 | EPDM≤80℃；NBR≤68℃ | |||||||
防護等級 | IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) | 適用介質 | 水、空氣、天然氣、煤氣 | |||||||
輸入信號 | 0-10，1-5VDC/4-20mA(智能型) | 特點 | 用途廣、整體造價低、流量大、流阻小 | |||||||
外形尺寸 | ||||||||||
公稱通徑DN | A | B | C | D | E | 額定功率 | 額定電流 | |||
壓力 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 |
|
| |||
40 | 155 | 349 | 57 | 104 | 108 | 15W | 0.2A | |||
50 | 155 | 353 | 62 | 104 | 108 | 15W | 0.2A | |||
65 | 155 | 362 | 70 | 104 | 112 | 15W | 0.2A | |||
80 | 155 | 368 | 89 | 104 | 114 | 15W | 0.2A | |||
100 | 208 | 392 | 106 | 115 | 127 | 25W | 0.5A | |||
125 | 208 | 407 | 120 | 115 | 140 | 25W | 0.5A | |||
150 | 208 | 446 | 132 | 115 | 140 | 25W | 0.5A | |||
200 | 256 | 489 | 164 | 127 | 152 | 50W | 0.8A | |||
250 | 256 | 514 | 200 | 127 | 165 | 50W | 0.8A | |||
300 | 256 | 568 | 238 | 127 | 178 | 90W | 1.0A | |||
350 | 288 | 629 | 280 | 164 | 190 | 150W | 1.2A | |||
400 | 288 | 662 | 302 | 164 | 216 | 150W | 1.2 | |||
<
<
<
<
<
<
<
<
<
<
