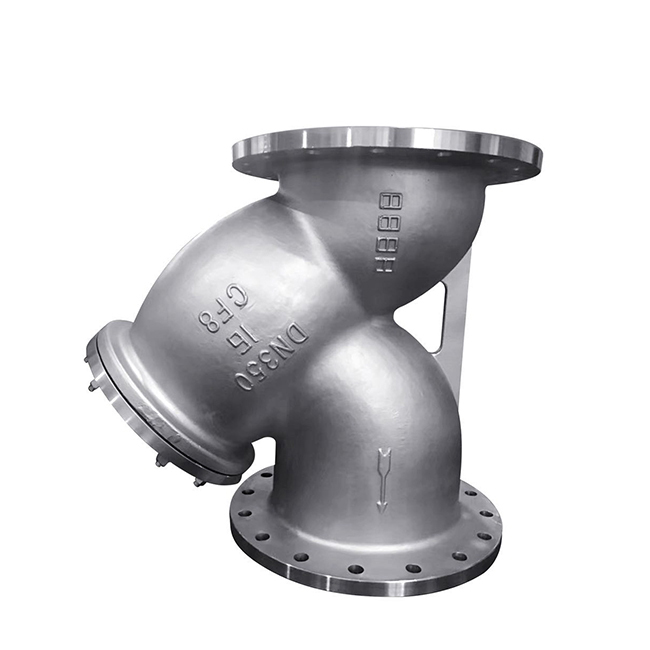

德標法蘭Y型過濾器介紹：

型號：GL41W-16P GL41W-25P GL41W-40P GL41W-64P GL41W-100P

材質：不銹鋼304 316 321 碳鋼

【德標法蘭Y型過濾器】基本說明

美標過濾器是輸送介質管道上不可缺少的一種裝置,通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清理介質中的雜質，以保護閥門及設備的正常使用。當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。

【德標法蘭Y型過濾器】參數規格

技術參數

1、適合物料：

a、化工、石油化工生產中的弱腐蝕性物料，如：水、氨、油品、烴類等；

b、化工生產的腐蝕性物料，如燒堿、純堿、濃稀硫酸、碳酸、醋酸、酯酸等；

c、制冷中的低溫物料，如：液甲烷、液氨、液氧及各種制冷劑；

d、輕工食品、制藥生產中有衛生要求的物料，如：啤酒、飲料、乳制品、糧漿醫藥的用品等。

2、過濾精度：10-480目（一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-480目/cm2。）

3、工作溫度：≤90℃

4、公稱通徑：DN25—DN600mm

5、公稱壓力：PN≤1.6Mpa（其它工作壓力可按用戶要求設計）

6、法蘭標準：GB81-59（也可按用戶要求制造）

7、殼體材質：A3、304、304L、316、316L

8、密封材料：聚四氟乙烯、丁腈橡膠、耐油石棉膠

【德標法蘭Y型過濾器】特點以及濾網目數選擇

過濾器選型的一般原則：

1、進出口通徑：

原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。

2、公稱壓力：

按照過濾管路可能出現的Z高壓力確定過濾器的壓力等級。

3、孔目數的選擇：

主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。

4、過濾器材質：

過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。

5、過濾器阻力損失計算

水用過濾器，在一般計算額定流速下，壓力損失為0.52～1.2kpa

【德標法蘭Y型過濾器】安裝方法以及維護

安裝過濾器前要認真清洗所有管道的螺紋連接表面，使用管道密封膠或特氟龍帶（聚四氟乙烯）要適量。末端螺紋不做處理，以避免使密封膠或特氟龍帶進入管路系統。過濾器可以水平安裝或垂直向下安裝。

警告******

（安裝1-1/4”（DN32）或更大口徑的承插焊過濾器或所有D系列過濾器時，應注意這類過濾器的墊片是非金屬材質的，容易由于過熱而損壞。因此應縮短焊接時間，并在焊接完成后對過濾器進行冷卻。如果焊接前需要預熱或焊接后需要繼續加熱（D系列過濾器），建議先將墊片拆下再加熱。）

過濾器的運行及維護

系統Z初工作一段時間后（一般不超過一周），應進行清洗，以清理系統初始運行時積聚在濾網上的雜質污物。在此后，須定期清洗。清洗次數依據工況條件而定。若過濾器不帶排污絲堵，則清洗過濾器時要將濾網限位器以及濾網拆下。

警告：每次維護、清洗前，應將過濾器與帶壓系統隔離。清洗后，重新安裝時要使用新的密封墊。

【德標法蘭Y型過濾器】工作原理

Y型過濾器是輸送介質的管道系統不可缺少的一種過濾裝置，Y型過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清理介質中的雜質，以保護閥門及設備的正常使用。Y型過濾器具有結構新型，阻力小，排污方便等特點。Y型過濾器適用介質可為水、油、氣。一般通水網為18~30目，通氣網為10~100目，通油網為100~480目。籃式過濾器主要由接管、主管、濾藍、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾藍后，固體雜質顆粒被阻擋在濾藍內，而潔凈的流體通過濾藍、由過濾器出口排出。

【德標法蘭Y型過濾器】售后服務

◆產品售后服務:

北高科閥門公司鄭重承諾：

a. 產品的各項性能達到國家標準及有關產品的規定標準。

b. 產品到貨后,顧客驗收過程中，如出現于合同要求之際不符情況,本公司接到顧客通知后兩小時內作出答復。

c. 在正確安裝，使用的條件下，產品出現種類質量問題如確系本公司產品質量問題，本公司將負責到底，并無償進行包退、包修、包換。

d. 本公司承諾：三保四包：保質、保量、保及時、包修、包換、包退、包損失

f.聯系人；朱華鋒　手機；158　8873　2537

訂貨須知：

一、① 德標法蘭Y型過濾器產品名稱與型號

②德標法蘭Y型過濾器口徑

③德標法蘭Y型過濾器是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定北高科閥門公司 德標法蘭Y型過濾器型號，請按德標法蘭Y型過濾器型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的北高科閥門公司人員為您審核把關。
